KORG 01RW
Fino al 2005 possedevo un Korg 03RW, poi ho avuto la fortuna di recuperare un korg 01 RW, che però
presentava un problema: non emetteva alcun suono!
Tutto sembrava
funzionare: il display, la superficie di controllo, la connessione
MIDI (in e out, tant'è vero che potevo scambiare dati sysex
verso e dal PC), ma nessuna delle quattro uscite audio, e neppure
l'uscita cuffie, sembrava volerne di generare qualche suono.
Grazie alla Mailing List di yahoo dedicata alla famiglia dei Korg
01 (http://groups.yahoo.com/group/korg01w-list)
ho scoperto come risolvere il problema, che è piuttosto comune
su queste macchine: si tratta di due condensatori e due resistenze
che sono bruciate. Una volta aperto il rack (è una operazione
molto semplice, ma ricordatevi di staccare la corrente!!!)

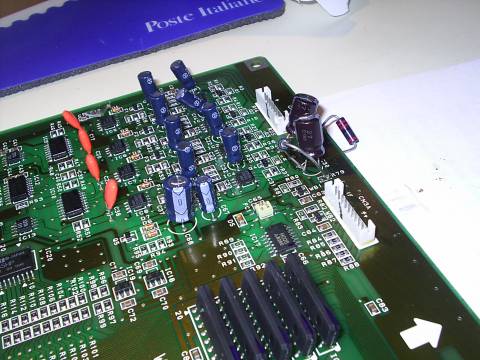

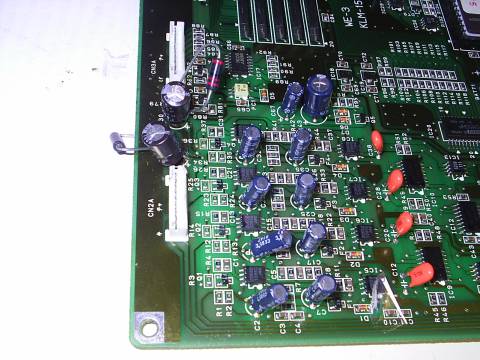

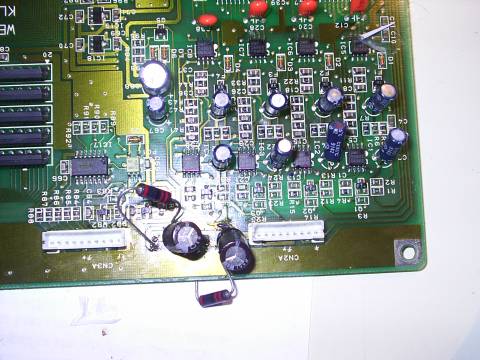

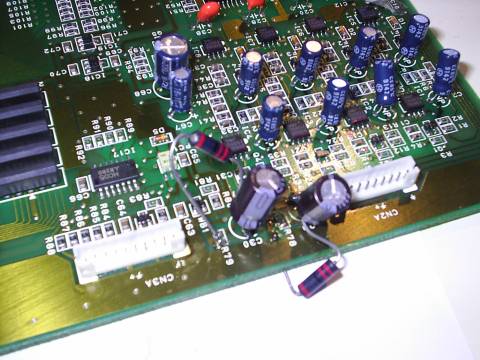

individuate le resistenze contrassegnate con R79 e R80, e i due
condensatori ad esse adiacenti C30, C29.
Dovrete dissaldarle e
sostituirle con due resistenze da 22 ohm e due condensatori
elettrolitici da 100 microFarad/16 V. Purtoppo una riparazione come
si deve avrebbe previsto la sostituzione con componenti SMD, ma le
mie compentenze non mi hanno permesso tanto, e mi sono arrangiato a
saldare componenti “comuni”.
Dopo questo intervento, l'unità ha ripreso a funzionare alla perfezione e fa bella figura nel mio rack assieme all'altra sturmentazione!
|
|
|
|
|
Dopo alcuni mesi, l'unità ha smesso di nuovo di funzionare (che sia difettosa dalla nascita!?!?). Ma ancora una volta sono riuscito a ripararla da solo...
Questa volta i sintomi presentati erano una corretta ricezione dei dati midi (sia in che out, ad esempio con midiox o changeit!), ma:
il display, anche se la retroilluminazione funzionava, non dava segni di vita: nessuna scritta compariva su di esso
non veniva emesso alcun suono da nessun output (i 4 sul retro e le cuffie). I condensatore C29 / C30 e le resistenze R79 / R80 sembravano a posto.
Per la riparazione:

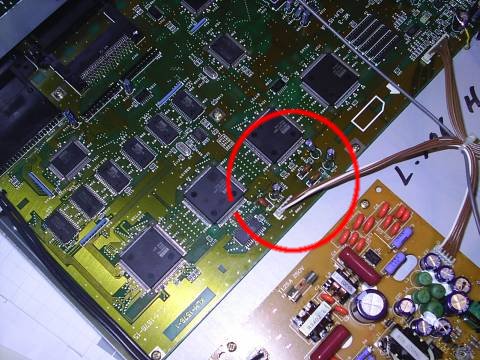

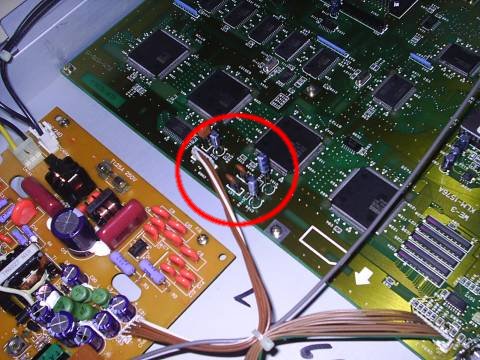

Dissaldate i condensatori C110 / C100 /
C101 e rimpiazzateli con altrettanti condensatori elettrolitici da
16V, 100 microF (io ho usato dei condensatori da 25 V)
FATE ATTENZIONE: la PCB è dual layer, il che significa che i condensatori devono essere connessi con le piste su entrambi i lati della piastra. Usate un tester per fare i check, e se necessario, eseguite dei collegamenti aggiuntivi con dei fili isolati
|
|
|
Riconoscerete eventuali condensatori elettrolitici “fallati” dal fatto che la zona adiacente ai contatti presenta annerimenti e una secrezione nerastra. Controllate bene, perchè i condensatori sono saldati molto vicini alla PCB, ed inizialmente è difficile notare dei danni...
In rete sono presenti molti risorse per questa macchina, assieme a
molte patch.
Potete trovare un manuale online a
net.indra.com/_cliffcan/01online.htm
Potete
trovare una mailing list dedicata al Korg 01 su yahoo:
http://groups.yahoo.com/group/korg01w-list/
